- 「破面不再 加工自如」 Rhino × ZW3D 製造數位化解決方案
帷幕牆設計自動化解決方案
從 Rhino
到工廠
無縫交付
以 ZW3D 為中繼核心，解決 Rhino 參數化設計在製造端的轉檔瓶頸。從破面修補、格式轉換，到 BOM 表自動生成，一個工具鏈全覆蓋。
▶ ZW3D × Rhino 整合工作流程
01
Import
Rhino 原始檔匯入
ZW3D 直接開啟 .3dm 檔，配件原始檔名與組件結構完整保留。
02
Repair
曲面破圖快速修補
在 ZW3D 環境內直接修整破面，毋須回到 Rhino，大幅縮短來回時間。
03
Export
匯出 STP 給加工廠
一鍵導出標準 STEP AP214，工廠直接進 CAM 加工。
★
Bonus — BOM 自動化
材質屬性 → 完整 BOM 表
賦予構件材質（鋁、密度、成本），自動彙整出可交付的報價單底稿。
— 01 —
帷幕牆產業的轉檔痛點
Rhino 破面無法直接加工
參數化曲面設計完成後，轉檔至工廠格式時頻繁出現破面，CNC 無法正確識別幾何。
來回修圖耗費大量時間
設計師需在 Rhino 與工廠系統之間反覆確認，一個修正平均耗費 2～3 個工作天。
BOM 報表手動整理易出錯
材質數量、單價需人工逐筆輸入，遇設計變更就得全部重算，估價誤差風險高。
格式不相容造成額外成本
工廠收到無法使用的格式，重新轉檔費用與工期延誤讓專案利潤大幅壓縮。
— 02 —
四步驟解決方案

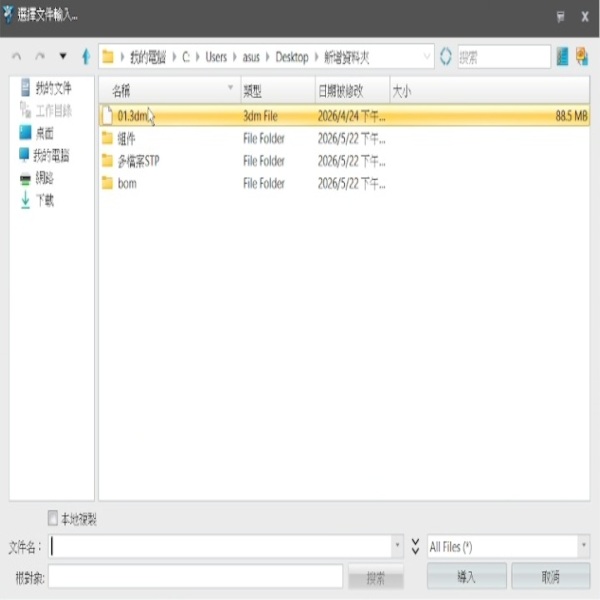

STEP 01 — IMPORT
直接開啟
Rhino 原始檔
ZW3D 可完整讀取 .3dm 格式，匯入時「組件」、「多檔案STP」等資料夾結構完整保留，省去大量整理工序。88.5 MB 的複雜帷幕牆組件亦可穩定開啟。
支援 .3dm / .dwg / .dxf / .igs

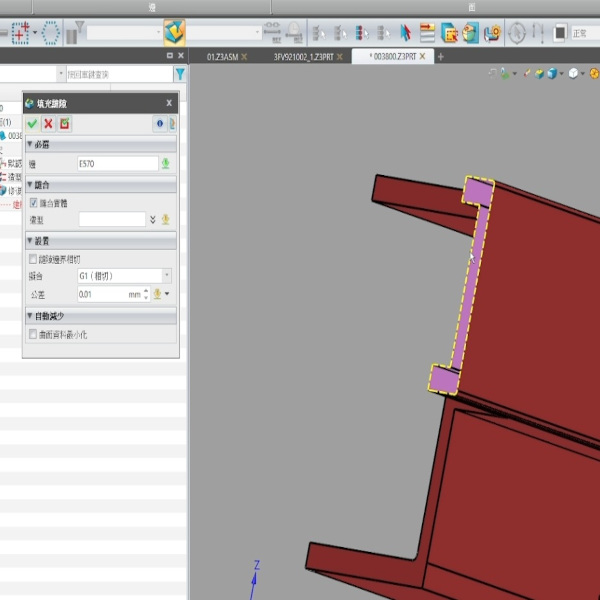

STEP 02 — REPAIR
中繼環境
快速修補破面
透過「填充邊際」工具，選取破面邊界後自動計算填補曲面，公差精確至 0.01 mm。啟用「隱合實體」驗證確保每個構件完整封閉，導出前即杜絕加工錯誤。
G1 曲率連續 · 隱合實體驗證

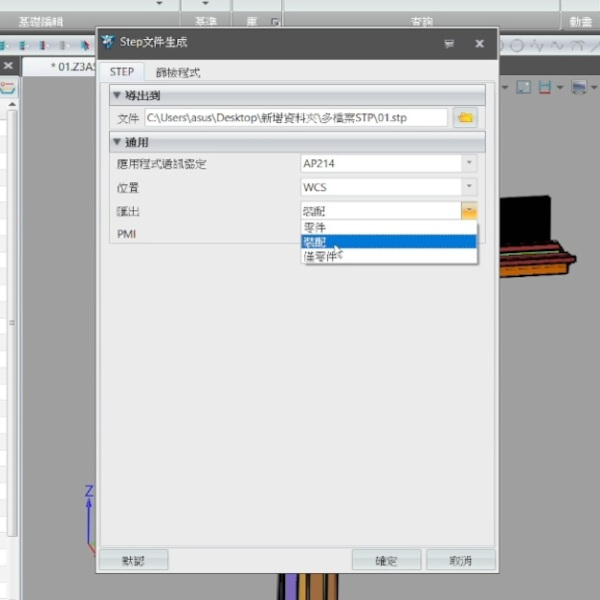

STEP 03 — EXPORT
匯出標準 STP
直送加工廠
透過「Step 文件生成」選擇 AP214 協定，匯出模式可選零件、裝配或佈零件，彈性對應不同加工廠需求。工廠收到即可直接進 CAM 軟體，無需任何二次轉換。

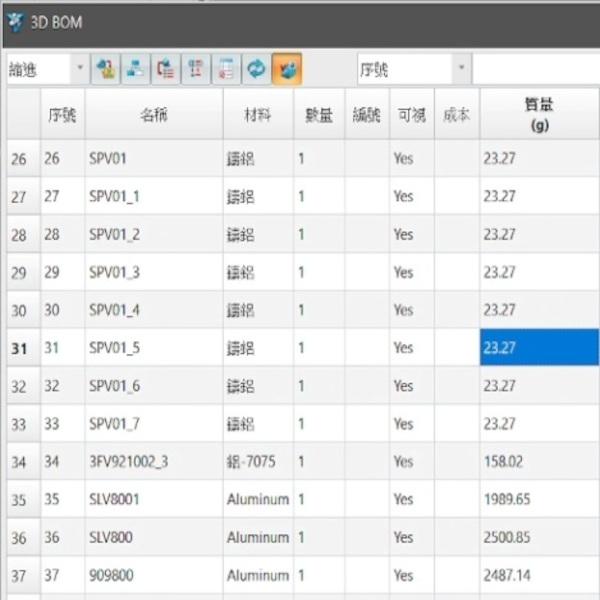

STEP AP214 / AP203 國際標準★ BONUS — BOM 自動化
屬性輸入一次
BOM 自動到位
對每個構件賦予材質屬性後，ZW3D 的 3D BOM 模組自動彙整序號、名稱、材料、數量與質量（g），可直接輸出為報價底稿，告別人工抄錄。
自動計算
質量（g）
支援材質
鋁 / 鋁-7075
輸出格式
CSV / Excel
成本欄位
自訂單價加總
— 03 —
導入效益
80%
修面時間縮短
破面修補從平均 2 天壓縮至半天以內，設計師可聚焦在設計而非救火。
0
格式相容問題
STEP AP214 標準格式輸出，主流加工廠與 CAM 軟體全相容，杜絕退件成本。
1hr
完成完整 BOM 報表
過去需半天的人工彙整，輸入屬性後自動生成，一小時內交出估價底稿。
準備好優化您的設計交付流程？
帆星科技提供 ZW3D 技術導入諮詢，從試用評估到工作流程建置，全程協助您的設計與製造團隊。
▶ 聯繫帆星科技諮詢
